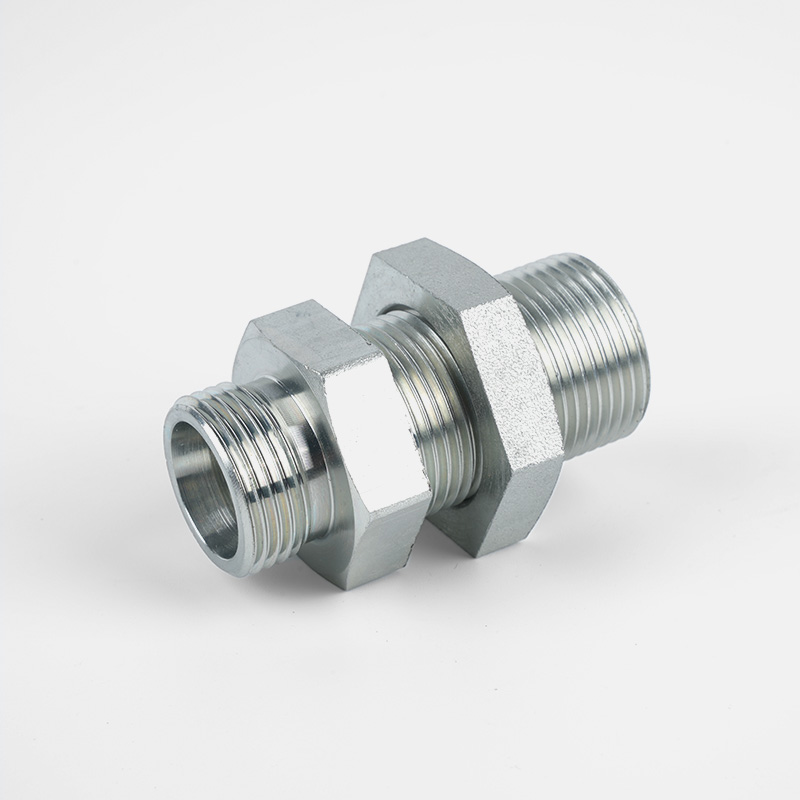

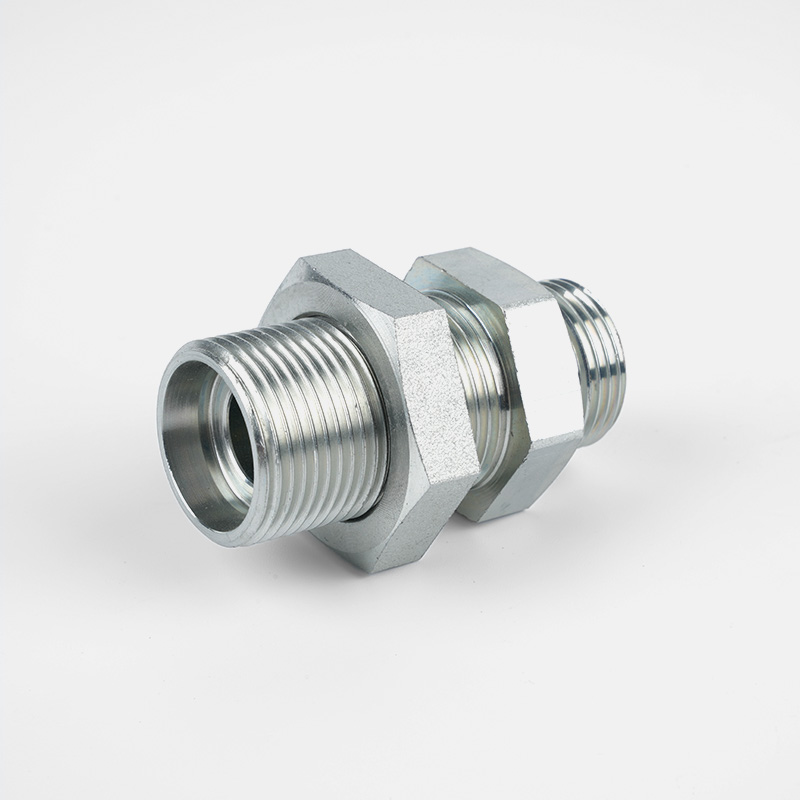

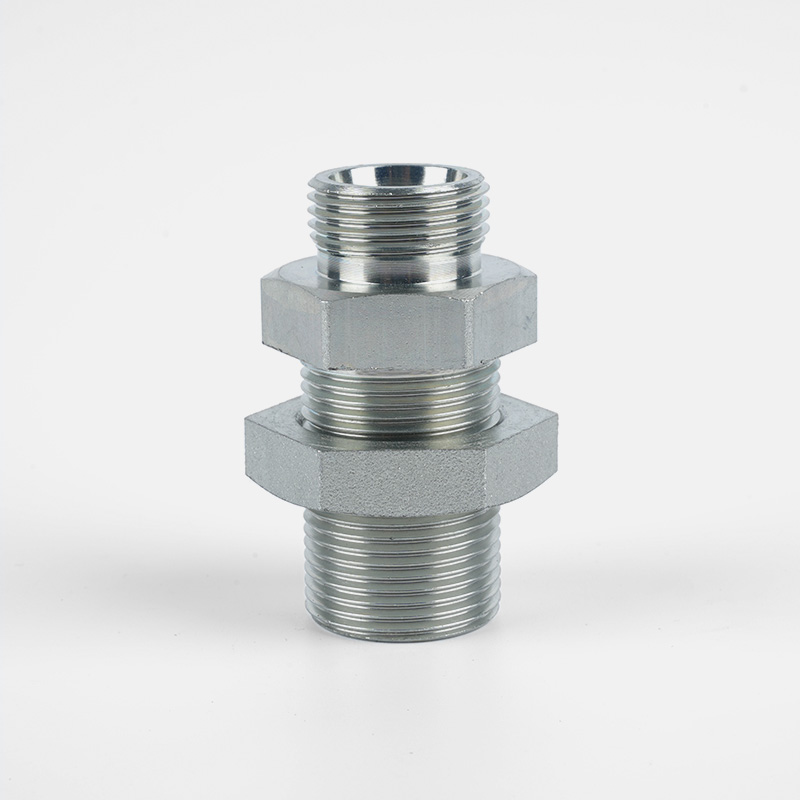

Přímé přepážkové kování 6C-LN/6D-LN

Přímé přepážkové kování 6C-LN/6D-LN

6C-LN/6D-LN  Přímé přepážkové tvarovky z řady FI-GS umožňují přímé spojení dvou metrických trubek s identickými průměry přes přepážkovou stěnu, zajištěnou šestihrannou pojistnou maticí. Jsou k dispozici v řadě Extra-Light, Light a Heavy Series podle ISO 8434-1 / DIN 2353 a jsou vhodné pro jmenovité tlaky do 800 bar. Určeno pro tloušťku stěny přepážky 16 mm. Spojky trubek a šroubení se zářezným kroužkem ze série STAUFF Connect jsou vyrobeny z oceli s vnitřním kuželem 24°. Pro hydrauliku.

  • Přímé přepážkové kování 6C-LN/6D-LN
  • Přímé přepážkové kování 6C-LN/6D-LN
  • Přímé přepážkové kování 6C-LN/6D-LN
Kontaktujte nás
  • Specifikace

    ČÁST

    ŽÁDNÝ.

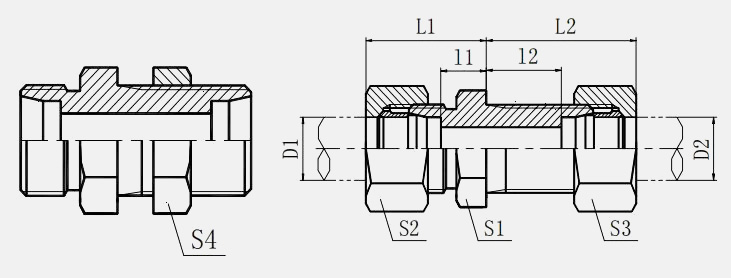

    		VLÁKNO TUBE O.D. ROZMĚRY
    E F D1  D2 I1 I2 L1 L2 S1 S2 S3 S4
    6C-12 M12x1,5 6 7 27 22 42 17 14 17
    6C-14 M14x1,5 8 8 27 23 42 19 17 19
    6C-16 M16x1,5 10 10 28 25 43 22 19 22
    6C-18 M18x1,5 12 10 29 25 44 24 22 24
    6C-22 M22x1,5 15 12 31 27 46 27 27 30
    6C-26 M26x1,5 18 13.5 32.5 30 49 32 32 36
    6C-30 M30x2 22 16.5 34.5 33 51 36 36 41
    6C-36 M36x2 28 18.5 35.5 35 52 41 41 46
    6C-45 M45X2 35 18.5 36.5 40 58 50 50 55
    6C-52 M52X2 42 19 36 42 59 60 60 65
    6D-14 M14x1,5 6 12 29 27 44 19 17 19
    6D-16 M16x1,5 8 13 29 28 44 22 19 22
    6D-18 M18x1,5 10 14.5 29.5

    31

    		46 24 22

    24

    6D-20 M20x1,5 12 14.5 30.5 31 47 27 24 27
    6D-22 M22x1,5 14 17 32 35 50 30 27 30
    6D-24 M24x1,5 16 16.5 31.5 35 50 32 30 32
    6D-30 M30x2 20 17.5 33.5 39 55 41 36 41
    6D-36 M36x2 25 20 35 44 59 46 46 46
    6D-42 M42x2 30 21.5 37.5 48 64 50 50 50
    6D-52 M52x2 38 22 37 53 68 65 60 65
